GENERADOR ELECTROSTATICO Y BOTELLA DE LEYDEN DE FRASCO
DE PELICULA

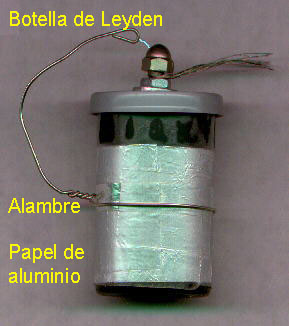

la botella de leyden es un capacitor que tiene
dos conductores, uno en la parte exterior y otro en la parte interior. Como
conductores se pueden usar trozos de lámina de aluminio (la que se usa para la
cocina).
Cómo se hace
Primero debes
obtener un alambrito, corta un trozo de la lámina de aluminio y envuelve con
este el frasco de rollo de película fotográfica. Luego debes colocar en el
interior otro trozo de lámina de aluminio, si deseas puedes usar pegamento, ten
cuidado de hacer secar un buen tiempo porque los gases que se quedan en el
interio pueden hacer explotar el frasco. Toma la tapa, haz una perforación e
introduce en esta un tornillo y asegura en la parte de abajo un trozo de alambre
obtenido de un clip para papel. Este alambre debe hacer contacto con la lámina
que colocaste en el interior. Toma un trozo de cable (con varios hilos) y
sujetalo en la parte de arriba del tornillo, llamaremos a esta parte "cepillo de

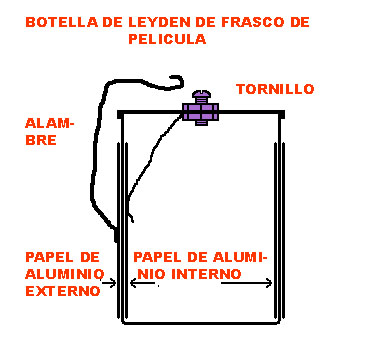

colección". Observa el dibujo de abajo:
Generador Electrostático
Es
generador es simplemente un tubo de pvc que se frota con un paño o un trozo de
tela.

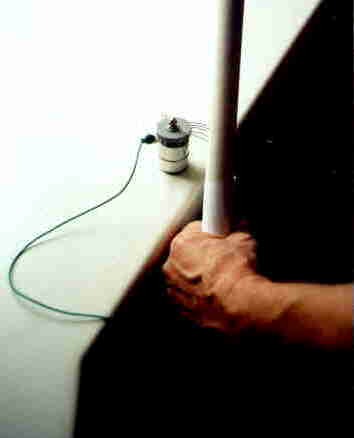

El aparato se hace funcionar colocando la botella de
leyden en el borde de una mesa, lugo debes hacer que el cepillo de colección
toque al tubo de pvc mientras lo haces deslizar frotando en el paño o tela. El
alambre que se ve que sale de la botella de leyden es simplemente una conexión a
tierra, en vez de esto puedes pedir a alguien que tome el frasco sujetando por
la parte que tiene la lámina de aluminio. Esta persona no recibirá una descarga
si no toca la lámina y el tornillo.
